VTE composiet hybride verdeler voor wisselende aanvoertemperaturen
Een modulaire vloerverwarming verdeler met circulatiepomp en temperatuurregeling, ontwikkeld voor verwarmingssystemen met wisselende aanvoertemperaturen.
De VTE composiet hybride verdeler verdeelt het verwarmingswater over de verschillende leidingcircuits van de vloerverwarming en past zijn werking aan de primaire aanvoertemperatuur aan. Daardoor kan deze verdeler worden toegepast in installaties waarin bijvoorbeeld een warmtepomp en cv-ketel verschillende watertemperaturen leveren.
De verdeler is opgebouwd uit isolerende composietmodules en verkrijgbaar in uitvoeringen van 1 tot en met 17 groepen. De uitvoering met pomp is voorzien van een Grundfos UPM3 Auto circulatiepomp en een temperatuurgestuurd ventiel.
Welke uitvoering geschikt is, hangt onder andere af van de warmtebron, het aantal vloerverwarmingsgroepen, de aanvoertemperaturen en de hydraulische inrichting van de installatie. Bekijk ook het overzicht van de verschillende vloerverwarming verdelers.
Woodstock Vloeren helpt u bij het kiezen van een passende verdeler voor uw vloerverwarmingsproject.
Wat is een VTE composiet hybride verdeler?
Een hybride vloerverwarming verdeler is ontwikkeld voor situaties waarin de temperatuur van het water vanuit het primaire verwarmingssysteem kan variëren. Dit kan bijvoorbeeld voorkomen wanneer een warmtepomp en cv-ketel samen voor de verwarming zorgen.
De VTE composiet hybride verdeler combineert de verdeling van het verwarmingswater met een circulatiepomp en een temperatuurgestuurd ventiel. Afhankelijk van de primaire aanvoertemperatuur kan de werking van de verdeler worden aangepast aan de omstandigheden in het verwarmingssysteem.
Hierdoor verschilt deze uitvoering van de VTE composiet verdeler open, die geen eigen circulatiepomp of mengregeling heeft. Ook verschilt de hybride uitvoering van een reguliere verdeler met pomp, waarbij de werking niet op dezelfde manier is afgestemd op wisselende primaire aanvoertemperaturen.
De modulaire opbouw maakt verschillende uitvoeringen mogelijk, afhankelijk van het aantal benodigde vloerverwarmingsgroepen.

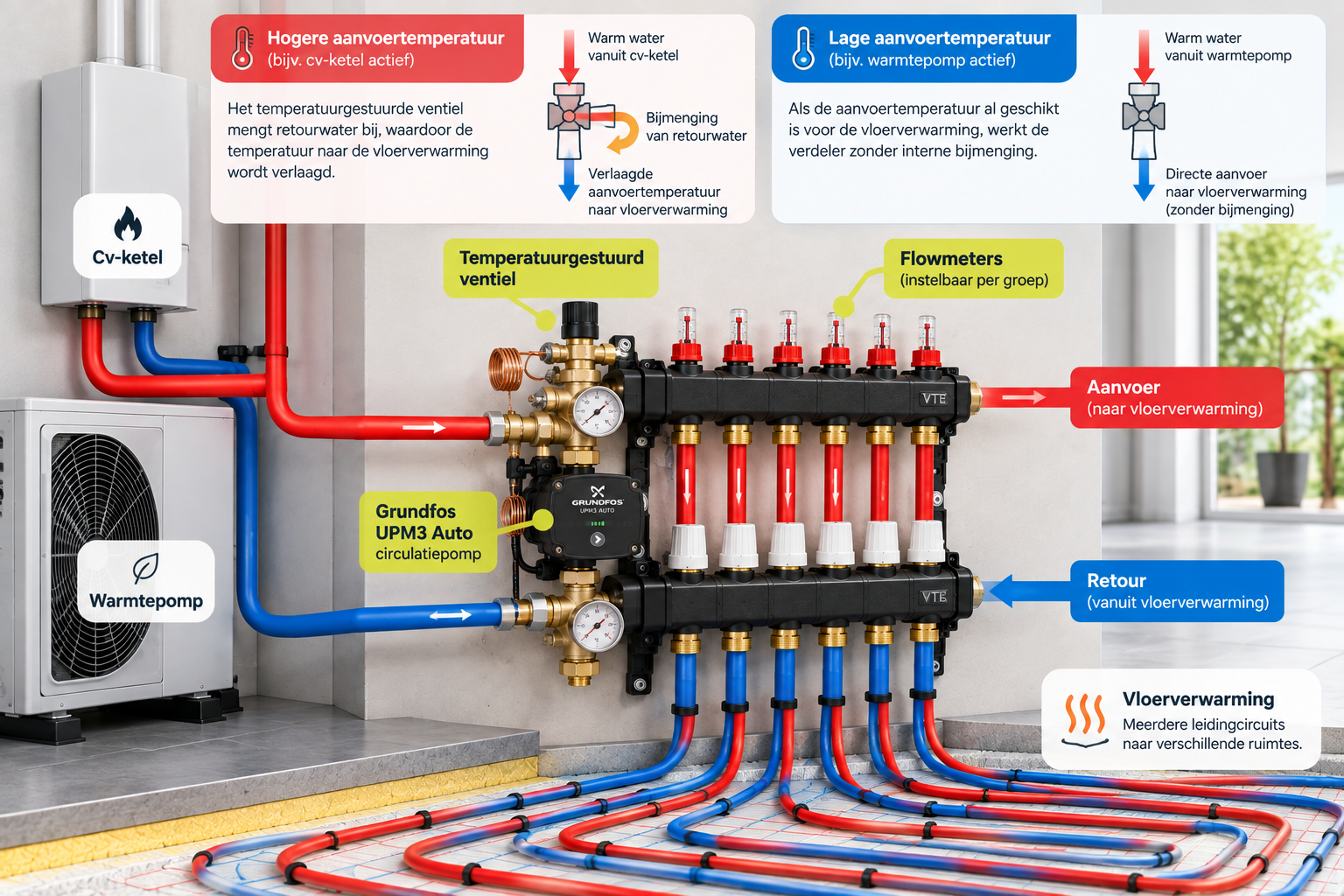

Hoe werkt de VTE composiet hybride verdeler?
Het verwarmingswater komt vanuit de warmtebron bij de verdeler binnen. Het temperatuurgestuurde ventiel reageert op de temperatuur van dit aangevoerde water.
Bij een hogere primaire aanvoertemperatuur kan retourwater uit de vloerverwarming worden bijgemengd. Hierdoor wordt de temperatuur van het water dat naar de vloerverwarmingsgroepen gaat verlaagd.
Wanneer de primaire aanvoertemperatuur al geschikt is voor de vloerverwarming, kan de verdeler functioneren zonder deze interne bijmenging. De Grundfos UPM3 Auto circulatiepomp zorgt voor de circulatie van het water door de aangesloten vloerverwarmingsgroepen.
De precieze werking blijft afhankelijk van de instellingen en de hydraulische opbouw van de volledige verwarmingsinstallatie.
Voordelen van een composiet hybride verdeler
Automatische aanpassing aan de aanvoertemperatuur
Het temperatuurgestuurde ventiel schakelt tussen een werking met en zonder interne bijmenging van retourwater. Daardoor kan de verdeler worden toegepast in een systeem waarin de warmtepomp en cv-ketel verschillende aanvoertemperaturen leveren.
Geschikt voor verschillende aantallen vloerverwarmingsgroepen
De VTE composiet hybride verdeler is verkrijgbaar in uitvoeringen van 1 tot en met 17 groepen. Het benodigde aantal hangt onder andere af van het te verwarmen oppervlak en het ontwerp van de vloerverwarming.

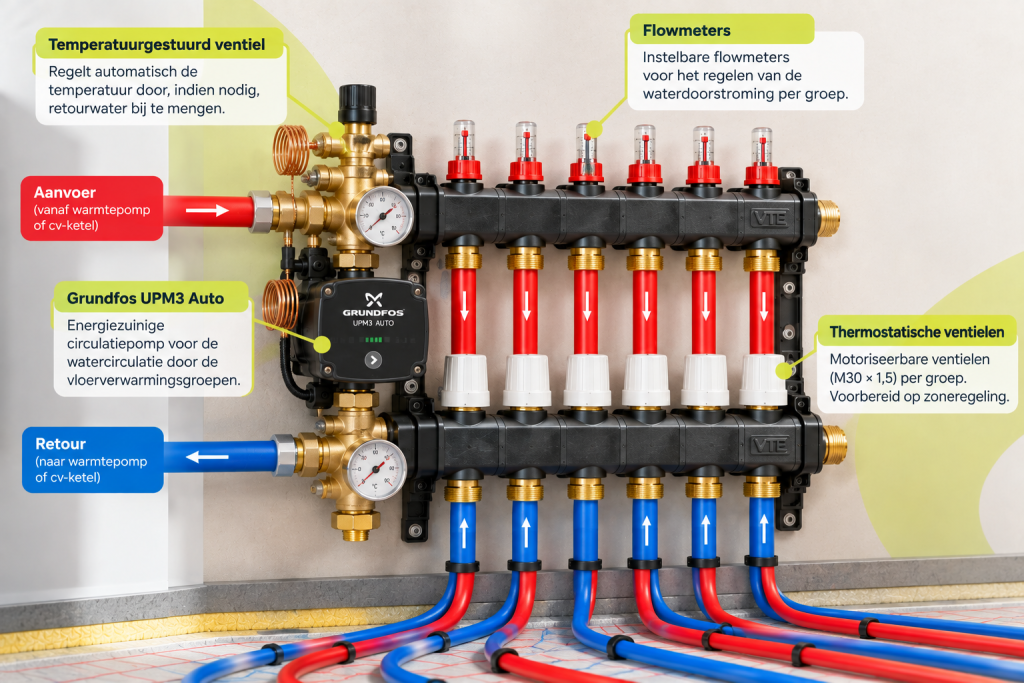

Uitvoering met Grundfos circulatiepomp
De uitvoering met pomp is voorzien van een Grundfos UPM3 Auto circulatiepomp. Deze verzorgt de watercirculatie door de verschillende leidingcircuits van de vloerverwarming.
De pomp vormt samen met het temperatuurgestuurde ventiel een belangrijk onderdeel van de werking van deze hybride verdeler.
Mogelijkheid tot latere aanpassing
De VTE composiet hybride verdeler kan met een daarvoor bestemd onderdeel worden omgebouwd naar een uitvoering zonder eigen pomp. Of dat bij een toekomstige wijziging van uw verwarmingssysteem passend is, moet vooraf technisch worden beoordeeld.
Wanneer is een hybride vloerverwarming verdeler geschikt?
Een hybride verdeler kan worden toegepast wanneer de vloerverwarming onderdeel is van een verwarmingssysteem waarin de primaire aanvoertemperatuur kan veranderen.
Een belangrijk voorbeeld is een hybride verwarmingsinstallatie waarin een warmtepomp samenwerkt met een cv-ketel. De warmtepomp werkt doorgaans met lagere watertemperaturen, terwijl de cv-ketel onder andere omstandigheden water met een hogere temperatuur kan leveren.
De vloerverwarming moet in beide situaties op een passende manier van verwarmingswater worden voorzien. Het temperatuurgestuurde ventiel van de VTE hybride verdeler maakt het mogelijk om de werking van de verdeler aan deze verschillende omstandigheden aan te passen.
Of een hybride verdeler daadwerkelijk nodig en geschikt is, moet altijd worden bepaald aan de hand van de volledige verwarmingsinstallatie.

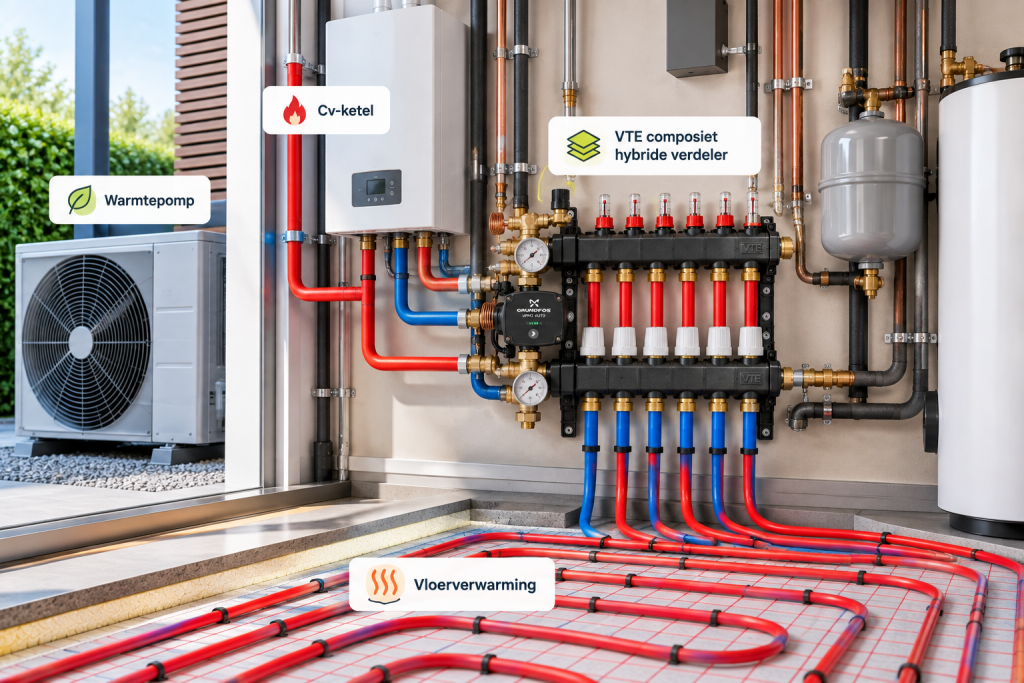

VTE hybride verdeler bij een warmtepomp en cv-ketel
Bij een combinatie van een warmtepomp en cv-ketel kan de warmtebron die op een bepaald moment actief is invloed hebben op de primaire aanvoertemperatuur.
Wanneer water met een hogere temperatuur wordt aangevoerd, kan interne bijmenging van retourwater nodig zijn voordat het water door de vloerverwarming circuleert. Levert het verwarmingssysteem al water met een geschikte lage temperatuur, dan hoeft deze bijmenging niet op dezelfde manier plaats te vinden.
Een hybride verdeler biedt daarom een andere oplossing dan een traditionele verdeler die uitsluitend voor één vaste manier van temperatuurregeling is ingericht.
Bij het ontwerpen van de installatie moeten niet alleen de temperaturen, maar ook de benodigde waterdoorstroming, leidingcircuits en regeling op elkaar worden afgestemd.
Hoeveel groepen heeft een VTE composiet hybride verdeler nodig?
Elke vloerverwarmingsgroep bestaat uit een afzonderlijk leidingcircuit. Het benodigde aantal groepen wordt bepaald door het ontwerp van de vloerverwarming.
Daarbij spelen onder andere het totale vloeroppervlak, de indeling van de ruimtes, de gekozen leidingafstand en de lengte van de afzonderlijke leidingcircuits een rol.
Een grote ruimte kan meerdere vloerverwarmingsgroepen nodig hebben. Andersom betekent één groep niet automatisch één afzonderlijke ruimte. Het aantal groepen moet daarom worden bepaald op basis van het complete legplan.
De VTE composiet hybride verdeler is verkrijgbaar in uitvoeringen van 1 tot en met 17 groepen. Bij de keuze moet ook rekening worden gehouden met voldoende ruimte voor de verdeler, leidingen en regelcomponenten.

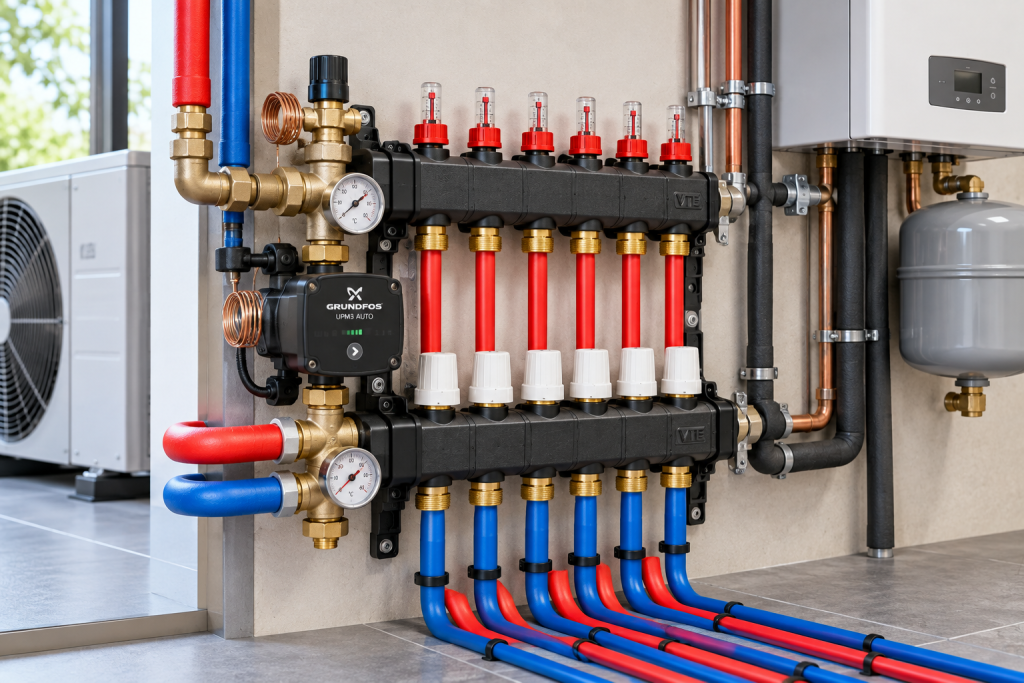

Waar moet u op letten bij de installatie?
Voor een goede werking moeten de hybride verdeler, warmtebron en vloerverwarming als één systeem worden bekeken. De primaire aanvoertemperatuur en de benodigde waterdoorstroming spelen daarbij een belangrijke rol.
Ook de positie van de verdeler moet vooraf worden bepaald. Er moet voldoende ruimte beschikbaar zijn voor de verdeler, circulatiepomp, aansluitingen en aangesloten leidingcircuits. De onderdelen die nodig zijn voor controle en regeling moeten na de montage bereikbaar blijven.
Bij een systeem met een warmtepomp en cv-ketel moet daarnaast worden gekeken naar de manier waarop beide warmtebronnen samenwerken en welke temperaturen zij aan het vloerverwarmingssysteem kunnen leveren.
Na de installatie moeten de verschillende vloerverwarmingsgroepen worden gevuld, ontlucht en ingeregeld volgens het ontwerp van de installatie.
VTE composiet hybride verdeler laten installeren door Woodstock Vloeren
Bij een hybride verwarmingssysteem is de keuze van de vloerverwarming verdeler onderdeel van het ontwerp van de complete installatie. Alleen het aantal groepen is daarom niet voldoende om een geschikte uitvoering te bepalen.
Woodstock Vloeren bespreekt met u de situatie en kijkt onder andere naar de warmtebron, de vloerverwarmingsgroepen, de beschikbare plaats voor de verdeler en de aansluiting op het verwarmingssysteem.
Op basis daarvan kan worden bepaald welke verdelerconfiguratie aansluit bij uw vloerverwarmingsproject. De benodigde onderdelen en montagewerkzaamheden worden afgestemd op de specifieke situatie.
Veelgestelde vragen over de VTE composiet hybride verdeler
Heeft de VTE composiet hybride verdeler een eigen pomp?
Ja. De uitvoering met pomp is voorzien van een Grundfos UPM3 Auto circulatiepomp. Deze zorgt voor de circulatie van het verwarmingswater door de aangesloten vloerverwarmingsgroepen.

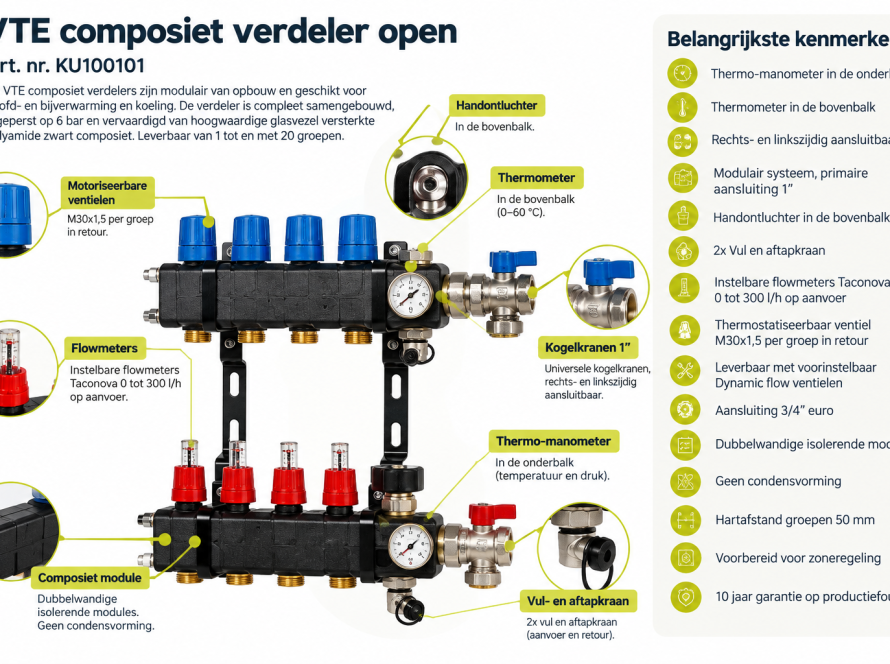

Wat is het verschil tussen een open verdeler en een hybride verdeler?
De VTE composiet verdeler open heeft geen eigen circulatiepomp of mengregeling en wordt toegepast wanneer het verwarmingssysteem zelf water met een geschikte temperatuur en voldoende circulatie levert.
De VTE composiet hybride verdeler heeft in de uitvoering met pomp wel een eigen circulatiepomp en gebruikt een temperatuurgestuurd ventiel om zijn werking aan de primaire aanvoertemperatuur aan te passen. Een andere uitvoering met eigen circulatiepomp is de VTE composiet verdeler met pomp.
Kan ik later overstappen op een verdeler zonder pomp?
Bij de genoemde VTE composiet hybride verdeler is ombouw naar een pomploze uitvoering mogelijk met een daarvoor bestemd onderdeel. Of die aanpassing geschikt is voor uw toekomstige verwarmingssysteem, moet een installateur beoordelen.
Is een hybride verdeler ook geschikt voor vloerkoeling?
De VTE composiet hybride verdeler is volgens de productspecificaties geschikt voor primaire temperaturen vanaf 18 °C en kan daardoor onderdeel zijn van een systeem dat ook voor koeling is ontworpen.
Of vloerkoeling in uw woning mogelijk is, hangt echter af van de warmtebron, de regeling en de volledige vloerconstructie. Een passende regeling om condensatie te voorkomen blijft daarbij belangrijk.
