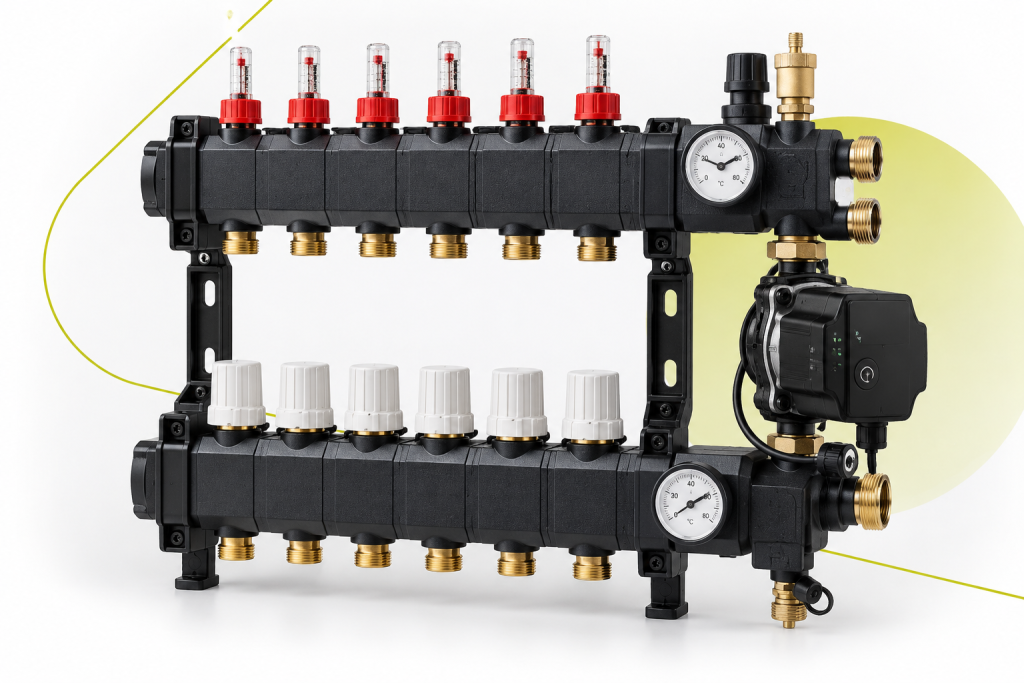

VTE composiet vloerverwarming verdeler met pomp
Een modulaire vloerverwarming verdeler met Grundfos UPM3 Auto pomp, afgestemd op uw verwarmingssysteem.
Een VTE composiet vloerverwarming verdeler met pomp verdeelt het verwarmingswater over de verschillende leidingcircuits van uw vloerverwarming. De verdeler is opgebouwd uit isolerende composietmodules en voorzien van een Grundfos UPM3 Auto circulatiepomp, instelbare flowmeters en regelventielen.
De juiste uitvoering hangt af van het aantal vloerverwarmingsgroepen, de warmtebron en de benodigde waterdoorstroming. Woodstock Vloeren helpt u bij het kiezen van een passende verdeler en het afstemmen van de installatie op uw vloerverwarmingssysteem.
Wat is een VTE composiet verdeler met pomp?
De VTE composiet verdeler is een modulaire verdeelunit voor vloerverwarming. De aanvoerbalk verdeelt het verwarmingswater over de aangesloten groepen. Nadat het water warmte heeft afgegeven aan de vloer, stroomt het via de retourleidingen terug naar de verdeler.
De verdeelunit is vervaardigd uit zwart, met glasvezel versterkt polyamidecomposiet. De dubbelwandige modules hebben een isolerende constructie. De verdeler wordt compleet gemonteerd geleverd en is verkrijgbaar in uitvoeringen van 1 tot en met 17 groepen.
De ingebouwde circulatiepomp ondersteunt de waterdoorstroming door de vloerverwarmingscircuits. Met de flowmeters en regelventielen kan de installatie per groep worden ingeregeld.

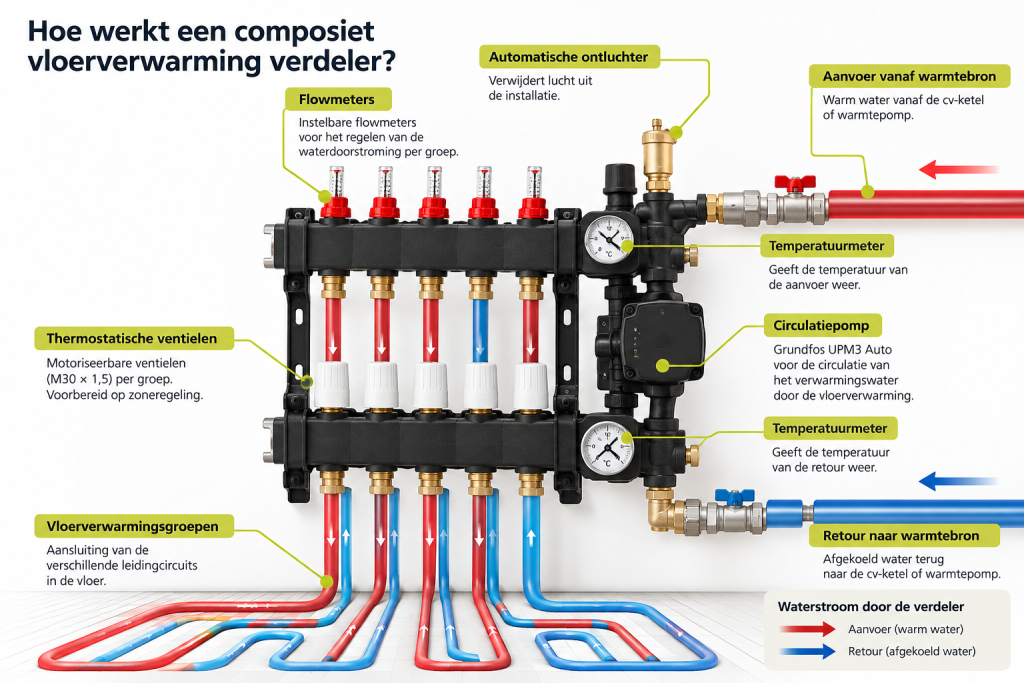

Hoe werkt de VTE composiet verdeler met Grundfos-pomp?
De Grundfos UPM3 Auto-pomp zorgt voor de circulatie van het verwarmingswater door de vloerverwarmingsgroepen. Via het regelbare LTV-ventiel wordt warm aanvoerwater gemengd met afgekoeld retourwater, zodat het water met een passende temperatuur door de vloer stroomt. De flowmeters maken het mogelijk om de waterdoorstroming per groep afzonderlijk in te stellen. Voor installaties waarbij geen eigen pomp en mengregeling nodig zijn, is er ook een VTE composiet verdeler open.
De voordelen van een composiet vloerverwarming verdeler
Modulaire opbouw
De VTE composiet verdeler bestaat uit afzonderlijke modules en is verkrijgbaar met verschillende aantallen groepen. Daardoor kan een uitvoering worden gekozen die aansluit bij de indeling van uw vloerverwarming.
Isolerende composietmodules
De verdeler is gemaakt van glasvezelversterkt polyamidecomposiet en voorzien van dubbelwandige, isolerende modules. Volgens VTE is de constructie ontworpen om condensvorming op de verdeler te voorkomen.
Instelbare waterdoorstroming
De instelbare flowmeters maken het mogelijk de waterdoorstroming per vloerverwarmingsgroep af te stemmen. Dat is belangrijk wanneer leidingcircuits verschillen in lengte of warmtebehoefte.
Voorbereid op zoneregeling
De verdeler is standaard uitgerust met motoriseerbare thermostatische ventielen met M30 × 1,5-aansluiting. Daarmee is de verdeler voorbereid op zoneregeling. Voor afzonderlijke temperatuurregeling per ruimte zijn aanvullende regelcomponenten nodig.

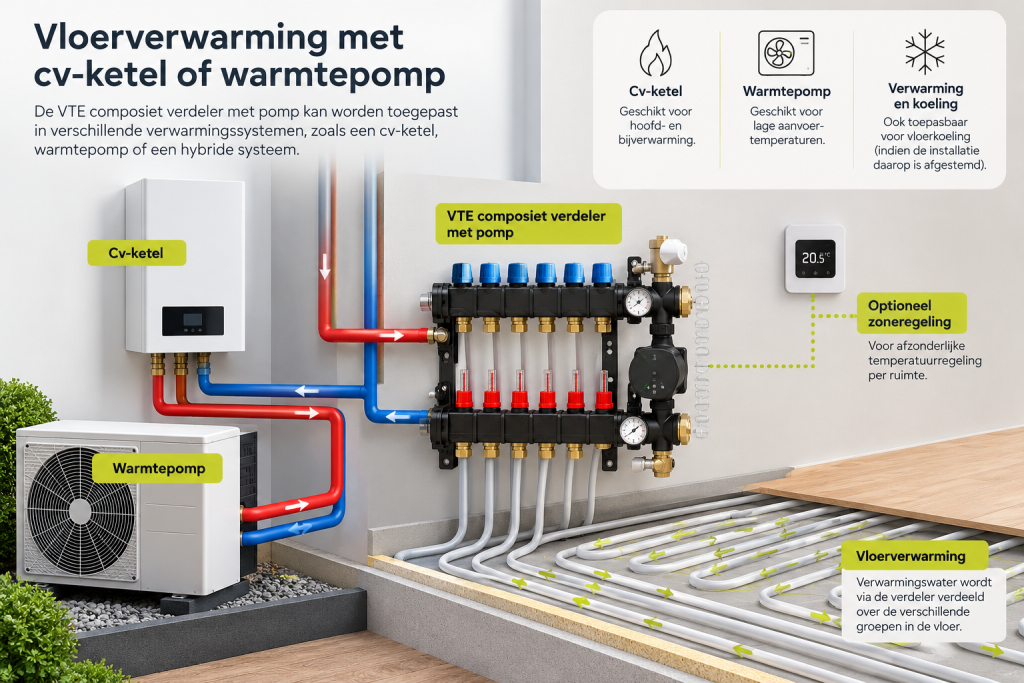

Voor welke verwarmingssystemen is deze verdeler geschikt?
De VTE composiet verdeler met pomp kan worden toegepast voor hoofd- en bijverwarming. De geschikte uitvoering en instellingen zijn afhankelijk van de warmtebron en de aanvoertemperatuur.
Vloerverwarming met een cv-ketel
Bij aansluiting op een cv-ketel kan de verdeler het warme aanvoerwater mengen met afgekoeld retourwater uit de vloerverwarming. Zo kan de watertemperatuur voor de vloercircuits worden geregeld.
Het inregelbare LTV-ventiel speelt daarbij een rol in de verhouding tussen de primaire aanvoer en de interne watercirculatie.
Vloerverwarming met een warmtepomp
Een warmtepomp werkt doorgaans met een lagere aanvoertemperatuur dan een conventionele cv-installatie. Daardoor kunnen andere eisen gelden voor de benodigde waterdoorstroming en de hydraulische inrichting van het systeem.
De VTE composiet verdeler is modulair opgebouwd. Volgens de technische documentatie kan de uitvoering met pomp worden omgebouwd tot een open verdeler door de pompset te verwijderen en een daarvoor bestemd passtuk te plaatsen. Of dit in uw installatie wenselijk is, moet worden beoordeeld aan de hand van de warmtebron en het leidingwerk.
Gebruikt u een warmtepomp in combinatie met een cv-ketel? Lees dan ook meer over een hybride vloerverwarming verdeler laten installeren.
Vloerverwarming en koeling
VTE vermeldt dat de composiet verdeler geschikt is voor verwarming en koeling. Bij vloerkoeling moet de complete installatie daarvoor geschikt zijn en moet de regeling rekening houden met het risico op condensatie. De toepassingsmogelijkheden worden daarom per systeem beoordeeld.

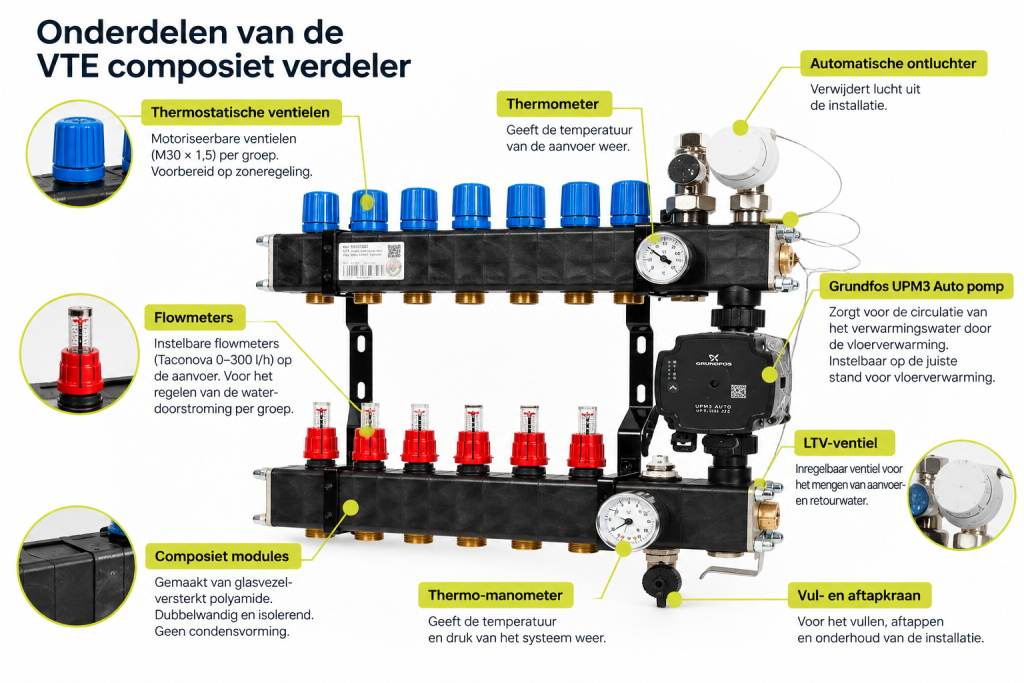

Grundfos UPM3 Auto pomp en regeling van de waterdoorstroming
De VTE composiet verdeler is standaard voorzien van een Grundfos UPM3 Auto circulatiepomp. Deze pomp zorgt voor de circulatie van het water door de aangesloten vloerverwarmingsgroepen.
Voor een goede werking moeten de pompstand, de waterdoorstroming en de overige instellingen op elkaar zijn afgestemd. VTE schrijft voor dat de pomp in de daarvoor bestemde vloerverwarmingsstand wordt ingesteld.
De verdeler beschikt daarnaast over instelbare flowmeters op de aanvoer en regelventielen op de retour. Hiermee kan de installateur de waterdoorstroming per groep instellen. Het LTV-ventiel biedt de mogelijkheid de interne mengverhouding te regelen wanneer de gekozen systeemconfiguratie dat vereist.
Een correcte instelling is belangrijk: een te lage doorstroming kan ervoor zorgen dat bepaalde vloercircuits onvoldoende warmte ontvangen, terwijl een onjuiste pompinstelling de werking van het systeem kan verstoren.
Hoeveel groepen heeft uw vloerverwarming verdeler nodig?
Een vloerverwarmingsgroep is één leidingcircuit dat vanaf de verdeler door de vloer loopt en weer terugkeert. Eén ruimte kan uit meerdere groepen bestaan, bijvoorbeeld wanneer de oppervlakte groot is of de leidinglengte daarom vraagt.
De VTE composiet verdeler met Grundfos UPM3 Auto pomp is leverbaar van 1 tot en met 17 groepen. Het benodigde aantal wordt bepaald op basis van het ontwerp van de vloerverwarming, waaronder de vloeroppervlakte, de leidingafstand en de lengte van de afzonderlijke circuits.
Een verdeler met meer groepen is niet automatisch een betere keuze. Het gaat erom dat de uitvoering past bij de daadwerkelijke indeling en de benodigde waterdoorstroming van uw installatie.

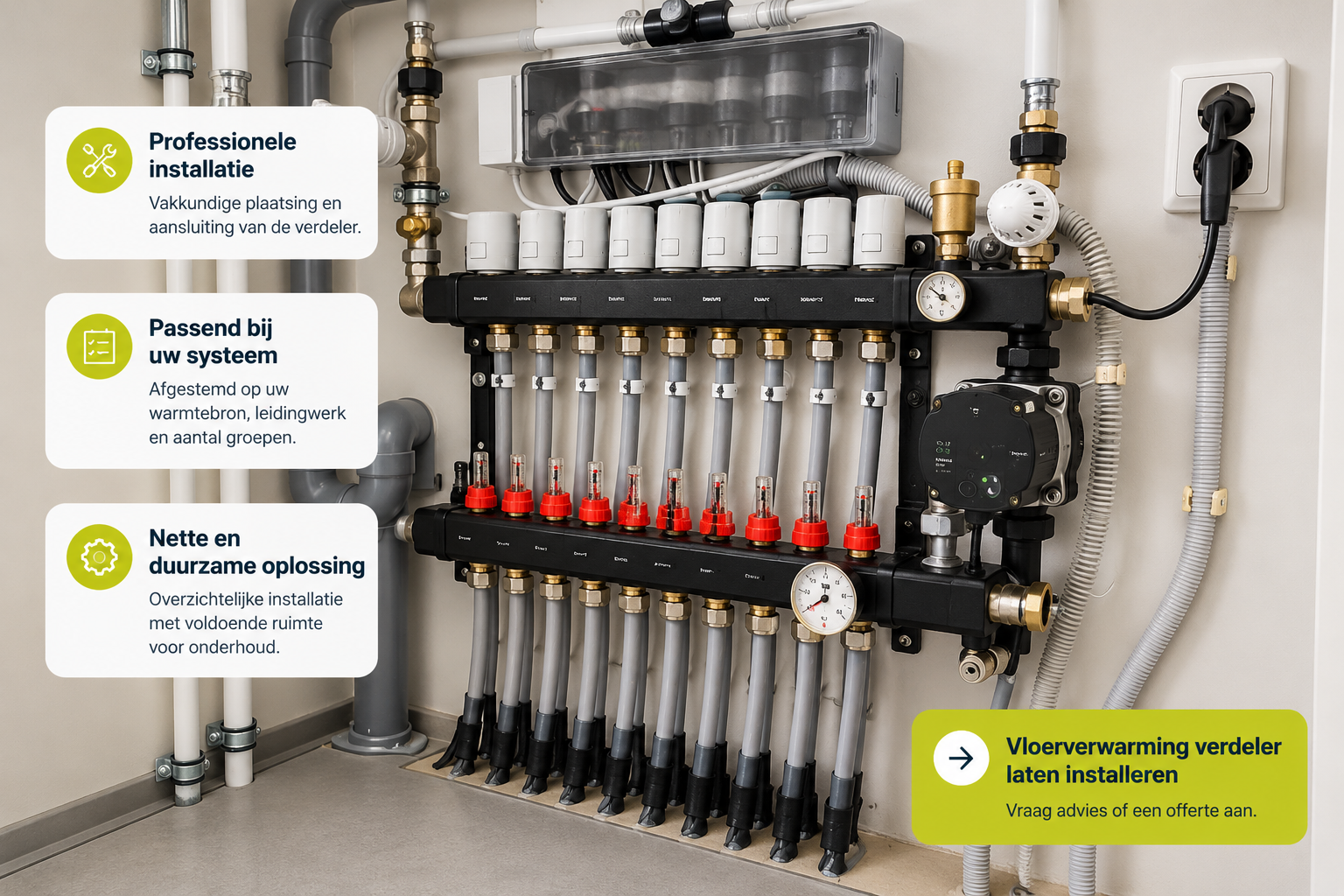

VTE composiet verdeler laten installeren door Woodstock Vloeren
Bij het aanleggen of vernieuwen van vloerverwarming is de keuze van de verdeler een belangrijk onderdeel van het totale systeem. Niet alleen het aantal groepen telt mee, maar ook de warmtebron, de beschikbare ruimte en de aansluiting op het bestaande leidingwerk.
Woodstock Vloeren kan met u bespreken welke uitvoering past bij uw vloerverwarmingsproject. Daarbij kijken we naar de opbouw van de installatie en de mogelijkheden voor het plaatsen en aansluiten van de verdeler. De precieze werkzaamheden en benodigde onderdelen worden vooraf afgestemd op uw situatie.
Wilt u weten welke verdeler geschikt is voor uw woning of project?
CTA-knop: Vraag advies of een offerte aan
Waar moet u op letten bij de plaatsing?
Een vloerverwarming verdeler moet op een geschikte, goed bereikbare plaats worden gemonteerd. Er moet voldoende ruimte zijn voor de aanvoer- en retourleidingen, de aangesloten vloerverwarmingsgroepen en eventuele werkzaamheden aan de pomp of regelcomponenten.
De verdeler moet waterpas worden geplaatst. Ook moeten de primaire aanvoer- en retourleidingen voldoende capaciteit hebben om de benodigde hoeveelheid verwarmingswater aan te voeren.
Na het aansluiten worden de vloerverwarmingsgroepen gevuld, ontlucht en ingeregeld. De pomp mag pas in gebruik worden genomen wanneer de installatie volgens de voorschriften is voorbereid. De exacte werkwijze en instellingen horen bij de montage en inbedrijfstelling door een vakbekwame installateur.
Veelgestelde vragen over de VTE composiet verdeler
Is de VTE composiet verdeler geschikt voor een warmtepomp?
De composiet verdeler kan worden toegepast in systemen met een lage aanvoertemperatuur. Of de uitvoering met pomp geschikt is voor uw warmtepompinstallatie, hangt af van de hydraulische inrichting en de benodigde waterdoorstroming. De modulaire constructie biedt ook de mogelijkheid om de verdeler met een passend onderdeel om te bouwen naar een open uitvoering.
Kan de verdeler later worden omgebouwd naar een uitvoering zonder pomp?
Volgens VTE kan de pompset worden verwijderd en vervangen door een daarvoor bestemd passtuk. Of deze aanpassing bij uw verwarmingssysteem past, moet vooraf technisch worden beoordeeld.
Hoeveel groepen zijn er beschikbaar?
De VTE composiet verdeler met Grundfos UPM3 Auto pomp is verkrijgbaar in uitvoeringen van 1 tot en met 17 groepen. Het benodigde aantal hangt af van het ontwerp van uw vloerverwarming.
Kan ik de temperatuur per ruimte afzonderlijk regelen?
De verdeler is voorbereid op zoneregeling met motoriseerbare ventielen per groep. Voor afzonderlijke temperatuurregeling per ruimte zijn daarnaast geschikte thermostaten, actuatoren en een bijpassende regelinstallatie nodig.
Een verdeler voor een hybride verwarmingssysteem
Werkt uw installatie met wisselende aanvoertemperaturen, bijvoorbeeld door de combinatie van een warmtepomp en cv-ketel? Dan kan een VTE composiet hybride verdeler een passende uitvoering zijn. Lees meer over de werking en aandachtspunten van een hybride vloerverwarming verdeler.
Advies over een passende vloerverwarming verdeler
Wilt u vloerverwarming laten aanleggen of uw bestaande installatie aanpassen? Dan is het belangrijk dat de vloerverwarming verdeler past bij de warmtebron, de leidingcircuits en de gewenste regeling. Lees ook waar u op moet letten wanneer u een vloerverwarming verdeler laat installeren.
Woodstock Vloeren helpt u graag bij het bespreken van de mogelijkheden voor uw project.
