VTE composiet verdeler open voor lage temperatuur vloerverwarming
Een modulaire vloerverwarming verdeler zonder ingebouwde pomp, voor lage temperatuur verwarming en koeling.
De VTE composiet verdeler open verdeelt het verwarmingswater over de verschillende leidingcircuits van uw vloerverwarming. Deze verdeler heeft geen ingebouwde circulatiepomp of mengregeling en is ontworpen voor systemen die water met een geschikte lage temperatuur aanvoeren.
De verdeler is opgebouwd uit isolerende composietmodules en verkrijgbaar in uitvoeringen van 1 tot en met 20 groepen. Welke uitvoering bij uw woning past, hangt onder andere af van het ontwerp van de vloerverwarming, de warmtebron en de benodigde waterdoorstroming.
Woodstock Vloeren helpt u bij het kiezen van een passende verdeler voor uw vloerverwarmingsproject.
Wat is een open vloerverwarming verdeler?
Een open vloerverwarming verdeler verdeelt het aangevoerde water rechtstreeks over de aangesloten leidingcircuits. Het water stroomt via de aanvoerbalk naar de vloerverwarmingsgroepen, geeft warmte af aan de vloer en keert via de retourbalk terug naar het verwarmingssysteem.
In tegenstelling tot een verdeler met pomp bevat een open verdeler geen eigen circulatiepomp of menggroep. De benodigde watercirculatie en een geschikte aanvoertemperatuur moeten daarom door het verwarmingssysteem worden verzorgd.
De VTE composiet verdeler open is vervaardigd uit zwart, met glasvezel versterkt polyamide. De modulaire constructie maakt verschillende uitvoeringen mogelijk, afhankelijk van het aantal benodigde vloerverwarmingsgroepen.

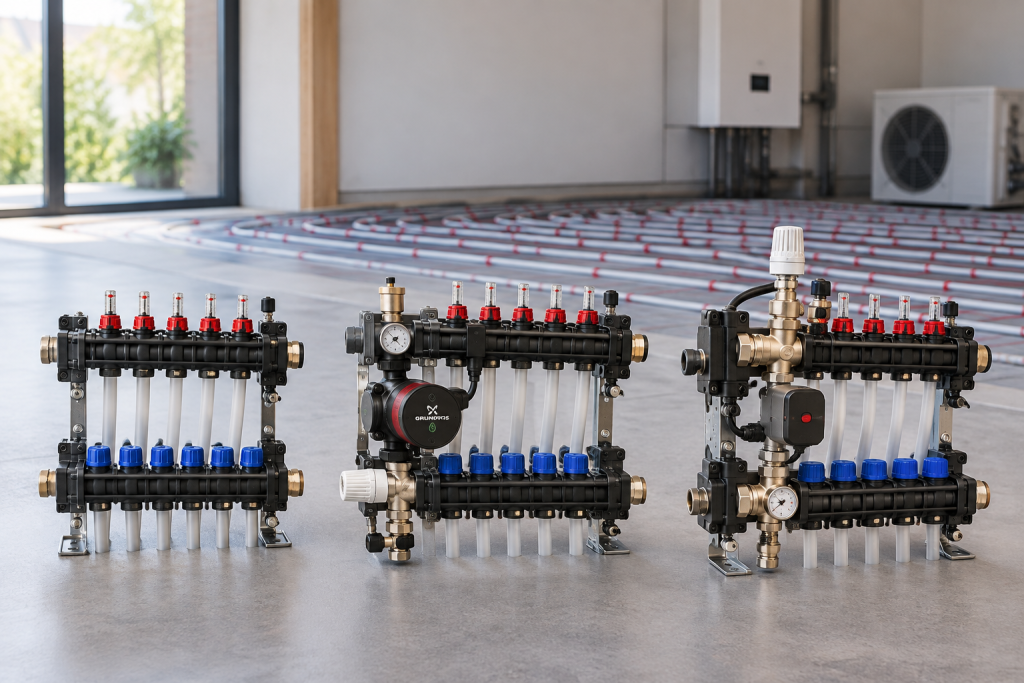

Wilt u meer weten over de verschillende uitvoeringen? Bekijk dan ook ons overzicht van vloerverwarming verdelers.
De voordelen van de VTE composiet open verdeler
Modulaire opbouw
De VTE composiet verdeler bestaat uit afzonderlijke modules en is verkrijgbaar van 1 tot en met 20 groepen. Hierdoor kan een uitvoering worden gekozen die aansluit bij het aantal leidingcircuits in uw vloerverwarmingsontwerp.
Dubbelwandige isolerende modules
De verdeler is voorzien van dubbelwandige composietmodules. Volgens VTE beperkt deze constructie warmteverlies tijdens het verwarmen en voorkomt zij condensvorming op de verdeler tijdens het koelen.
Instelbare waterdoorstroming
Met de flowmeters op de aanvoerbalk kan de waterdoorstroming per groep worden ingesteld. Zo kan de installateur de verdeler afstemmen op de verschillende leidingcircuits van de vloerverwarming.
Voorbereid op zoneregeling
Op de retourbalk bevinden zich thermostatische ventielen met M30 × 1,5-aansluiting. De verdeler is daarmee voorbereid op zoneregeling. Voor afzonderlijke temperatuurregeling per ruimte zijn aanvullende regelcomponenten nodig.
Voor welke verwarmingssystemen is een open verdeler geschikt?
De VTE composiet verdeler open is ontworpen voor lage temperatuursystemen met een aanvoertemperatuur tot 50 °C. Of deze verdeler geschikt is voor uw woning, hangt af van de eigenschappen en instellingen van de complete verwarmingsinstallatie.

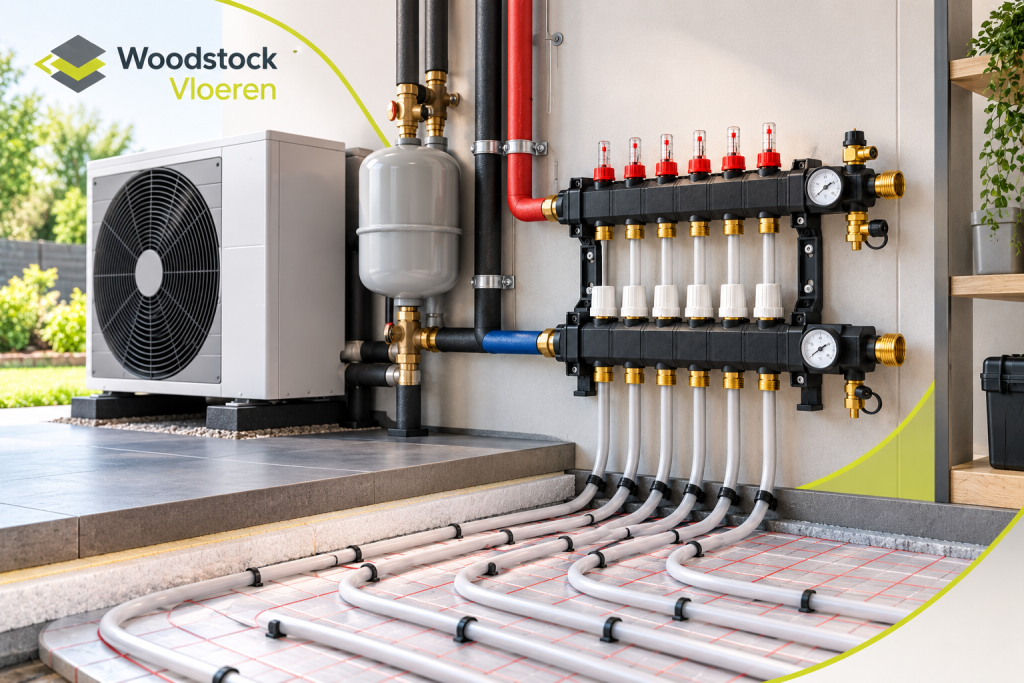

Vloerverwarming met een warmtepomp

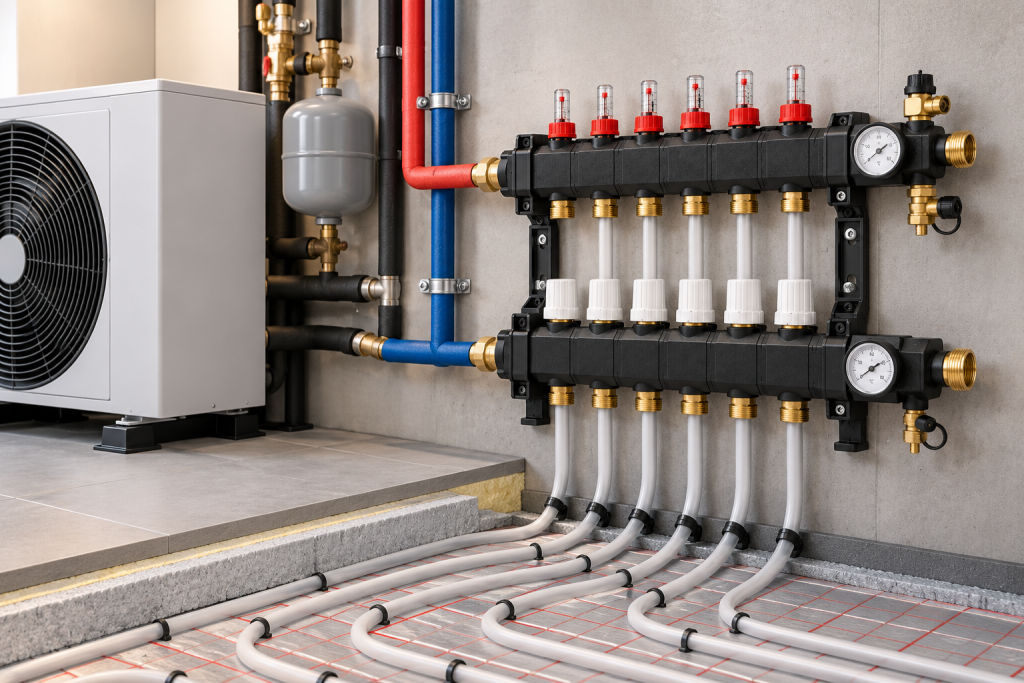

Een warmtepomp kan verwarmingswater op een relatief lage temperatuur leveren. Wanneer de warmtepomp en de overige installatie zorgen voor een geschikte aanvoertemperatuur en voldoende watercirculatie, kan een open verdeler worden toegepast om het water over de vloerverwarmingsgroepen te verdelen.

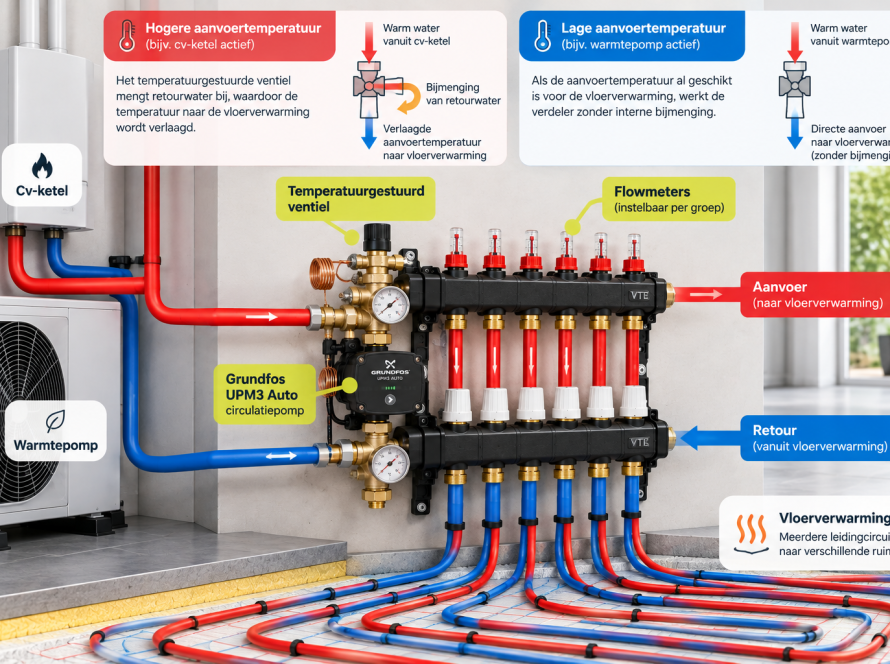

De benodigde doorstroming, leidingdiameters en instellingen moeten daarbij aansluiten op het ontwerp van het systeem. De aanwezigheid van een warmtepomp betekent dus niet automatisch dat iedere open verdeler zonder verdere beoordeling geschikt is. Wordt de warmtepomp gecombineerd met een cv-ketel en werkt de installatie daardoor met wisselende aanvoertemperaturen? Dan kan ook een VTE composiet hybride verdeler worden overwogen.
Lagetemperatuurverwarming met een cv-ketel
Ook bij een cv-installatie kan een open verdeler worden toegepast, mits de aanvoertemperatuur en de hydraulische inrichting geschikt zijn voor rechtstreekse aansluiting op de vloerverwarming. Wordt een cv-ketel gecombineerd met een warmtepomp? Lees dan ook meer over het laten installeren van een hybride vloerverwarming verdeler
Wanneer het verwarmingssysteem water met een hogere temperatuur aanvoert, kan een andere verdelerconfiguratie nodig zijn. Lees in dat geval ook over de VTE composiet verdeler met pomp.
Vloerverwarming en vloerkoeling
De VTE composiet verdeler open is volgens de fabrikant geschikt voor verwarming en koeling. De dubbelwandige modules zijn ontworpen om condensvorming op de verdeler te voorkomen.
Bij vloerkoeling moet echter ook de rest van de installatie geschikt zijn voor deze toepassing. De regeling moet onder andere voorkomen dat de vloer of andere onderdelen van het systeem te koud worden en er condensatie ontstaat.
Voor welke verwarmingssystemen is een open verdeler geschikt?

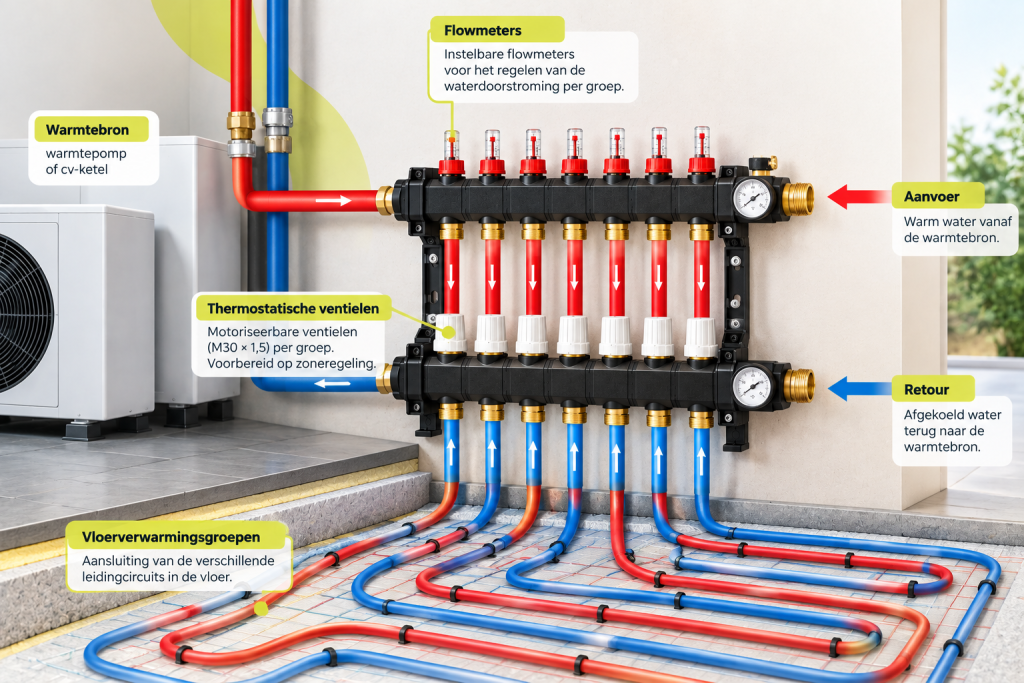

Elke vloerverwarmingsgroep bestaat uit een afzonderlijk leidingcircuit. Via de aanvoerbalk stroomt water naar de verschillende circuits; via de retourbalk keert het terug naar de warmtebron.
De VTE composiet verdeler open heeft instelbare flowmeters op de aanvoer. Daarmee kan de installateur de hoeveelheid water per groep afstemmen op het vloerverwarmingsontwerp. De thermostatische ventielen op de retour kunnen worden voorzien van geschikte actuatoren voor zoneregeling.
Het instellen van de waterdoorstroming per groep is niet hetzelfde als het afzonderlijk regelen van de kamertemperatuur. Voor temperatuurregeling per ruimte zijn ook passende thermostaten en een bijbehorend regelsysteem nodig.

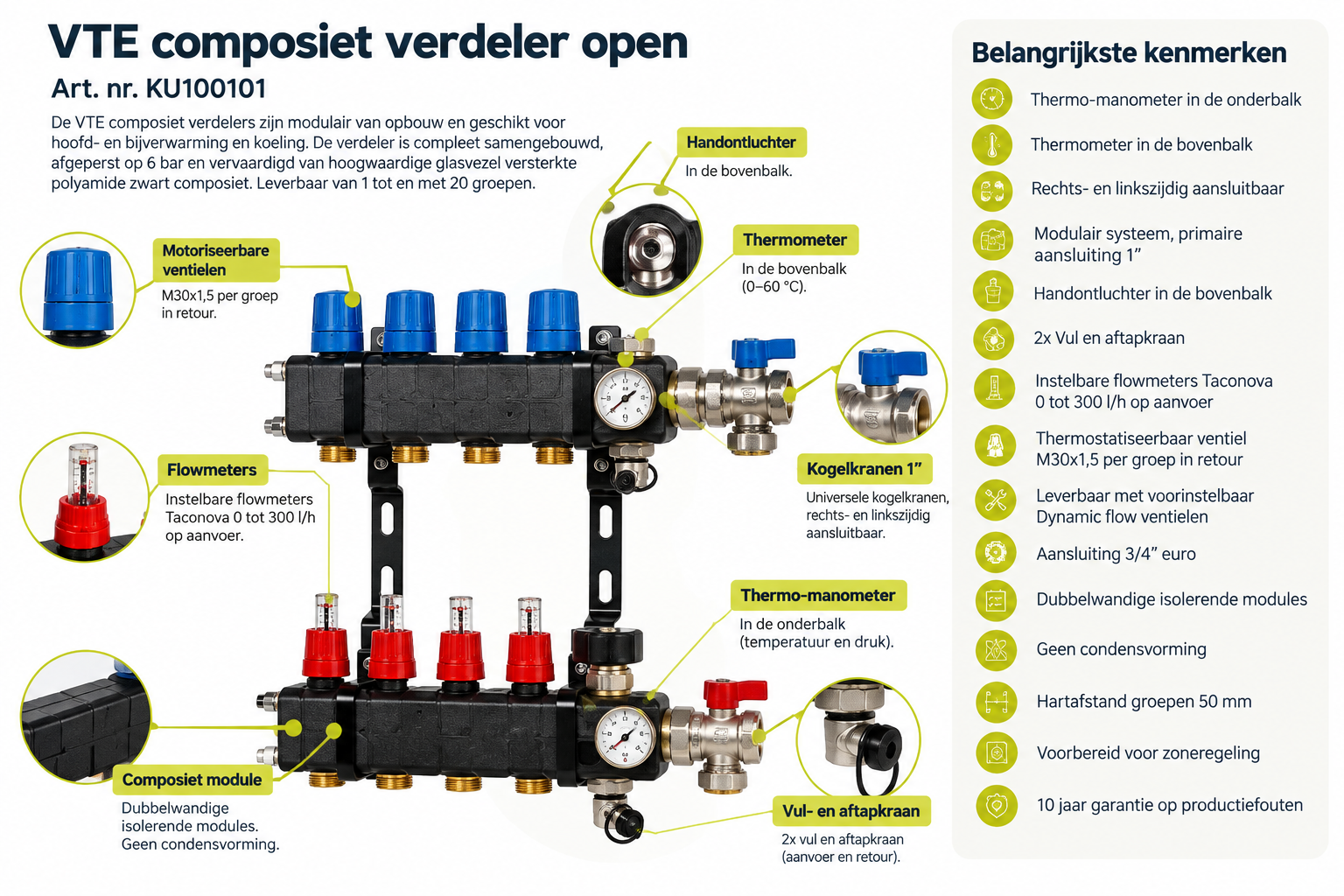

De verdeler is daarnaast voorzien van een thermometer, een thermo-manometer, een handontluchter en vul- en aftapkranen. Deze onderdelen ondersteunen het controleren, vullen, ontluchten en inregelen van de installatie.
Hoeveel groepen heeft uw open vloerverwarming verdeler nodig?
Het aantal groepen wordt bepaald door het ontwerp van de vloerverwarming. Daarbij spelen onder andere de vloeroppervlakte, de gekozen leidingafstand, de indeling van de ruimtes en de lengte van de leidingcircuits een rol.
Een grote ruimte kan meerdere groepen nodig hebben. Omgekeerd hoeft niet iedere groep een afzonderlijke kamer te verwarmen. Het aantal groepen is daarom niet rechtstreeks gelijk aan het aantal ruimtes in de woning.
De VTE composiet verdeler open is leverbaar van 1 tot en met 20 groepen. De beschikbare uitvoeringen verschillen in breedte, terwijl de opgegeven diepte en hoogte binnen deze productserie gelijk blijven.
Bij het kiezen van de verdeler moet ook voldoende ruimte beschikbaar zijn voor de aansluitingen, leidingen en eventuele regelcomponenten.
Waar moet u op letten bij de plaatsing van de verdeler?
De verdeler moet op een goed bereikbare plaats worden gemonteerd, met voldoende ruimte voor de aangesloten vloerverwarmingsleidingen en de primaire aanvoer- en retourleidingen. Ook na de installatie moeten de flowmeters, afsluiters en andere onderdelen bereikbaar blijven.
De VTE composiet verdeler open wordt waterpas gemonteerd. De beknopte installatiehandleiding schrijft een montagehoogte van minimaal 30 cm boven de vloer voor.
De primaire aansluitingen bevinden zich standaard aan de rechterzijde. De constructie biedt ook mogelijkheden voor aansluiting aan de linkerzijde. De benodigde uitvoering en leidingloop moeten vooraf worden afgestemd op de beschikbare ruimte.
Na de montage worden de leidingcircuits afzonderlijk gevuld en ontlucht. Vervolgens stelt de installateur de waterdoorstroming per groep in volgens het ontwerp van de installatie.

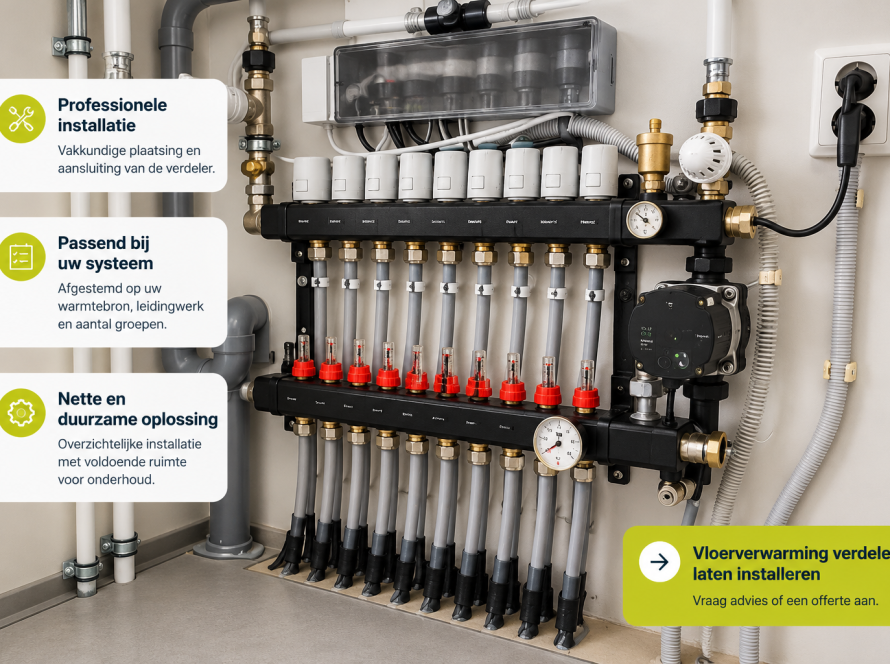

VTE composiet open verdeler laten installeren door Woodstock Vloeren
Bij het aanleggen of vernieuwen van vloerverwarming is de verdeler een belangrijk onderdeel van het complete systeem. De juiste keuze hangt niet alleen af van het aantal groepen, maar ook van de warmtebron, de benodigde waterdoorstroming en de mogelijkheden voor aansluiting.
Woodstock Vloeren bespreekt met u welke verdelerconfiguratie past bij uw vloerverwarmingsproject. Daarbij kijken we naar de indeling van de leidingcircuits, de beschikbare plaats voor de verdeler en de aansluiting op het verwarmingssysteem.
De benodigde onderdelen en de precieze montagewerkzaamheden worden afgestemd op uw situatie en de omvang van het project. Meer informatie over de verschillende mogelijkheden vindt u op onze pagina over een vloerverwarming verdeler laten installeren.
Veelgestelde vragen over de VTE composiet open verdeler
Heeft een open vloerverwarming verdeler een eigen pomp?
Nee. De VTE composiet verdeler open heeft geen ingebouwde circulatiepomp. De benodigde watercirculatie moet door het verwarmingssysteem worden verzorgd.
Kan deze verdeler worden aangesloten op een warmtepomp?
Dat is mogelijk wanneer de aanvoertemperatuur, waterdoorstroming en hydraulische inrichting van de warmtepompinstallatie geschikt zijn voor een open verdeler. De juiste configuratie moet per installatie worden bepaald.
Is de verdeler geschikt voor vloerkoeling?
Volgens VTE is deze composiet verdeler geschikt voor verwarming en koeling. Voor vloerkoeling moeten ook de warmtebron, regeling en overige onderdelen van de installatie geschikt zijn. Een goede condensatiebeveiliging blijft daarbij belangrijk.
Kan ik de temperatuur per ruimte afzonderlijk regelen?
De verdeler is voorbereid op zoneregeling met thermostatische ventielen per groep. Voor afzonderlijke temperatuurregeling per ruimte zijn daarnaast geschikte actuatoren, thermostaten en een bijbehorend regelsysteem nodig.
Advies over een open vloerverwarming verdeler
Wilt u vloerverwarming laten installeren of een bestaande installatie aanpassen? Dan is het belangrijk dat de verdeler past bij uw warmtebron, het aantal leidingcircuits en de gewenste regeling.
Woodstock Vloeren helpt u graag bij het bespreken van de mogelijkheden voor uw project.
